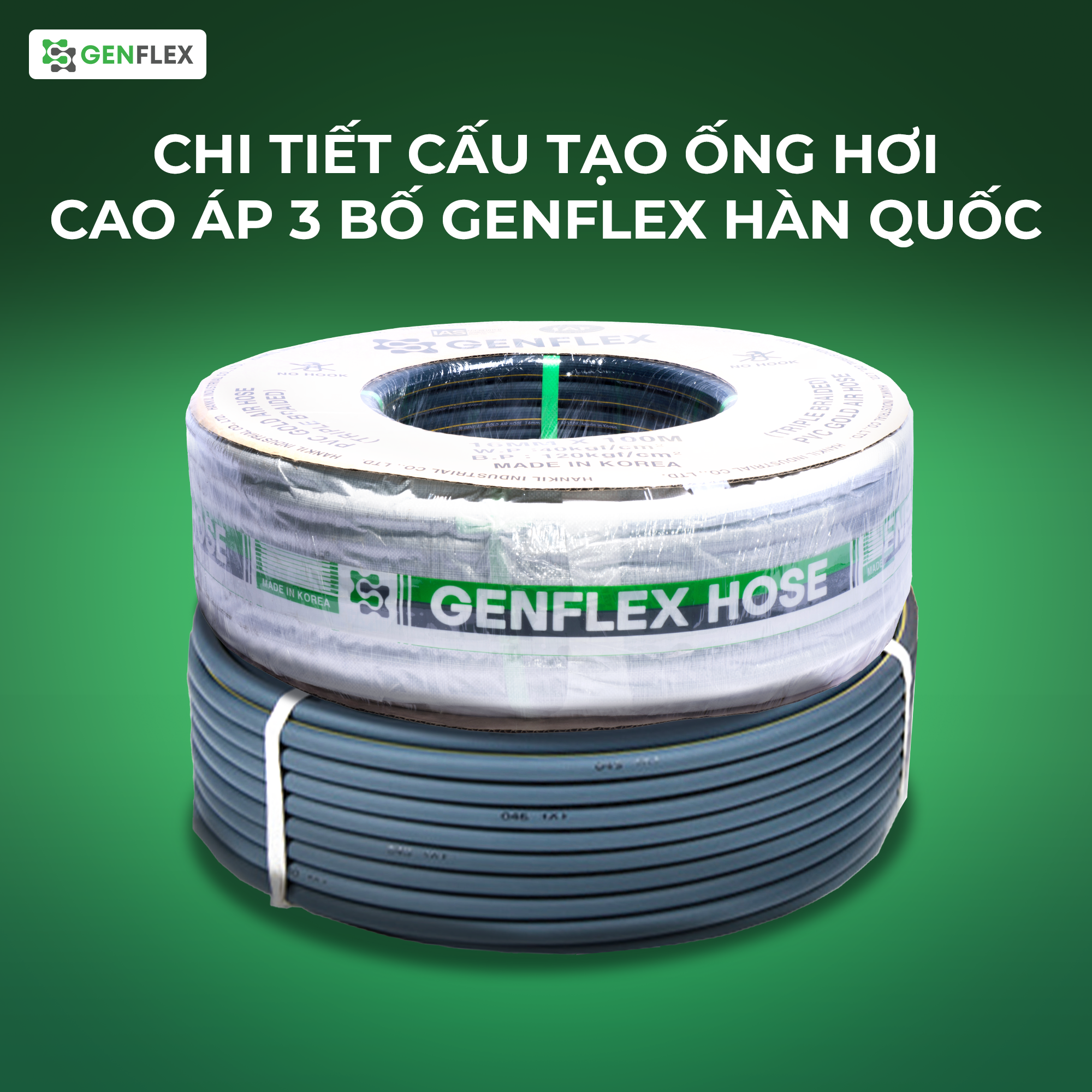

Hãy cùng đội ngũ kỹ sư tại GENFLEX bóc tách và khám phá chi tiết cấu tạo ống hơi cao áp 3 bố GENFLEX ngay trong bài viết chuyên sâu này.

1. Tổng quan thiết kế đa lớp đồng nhất của ống hơi GENFLEX 3 bố

Khác với các dòng ống khí nén PU dạng đơn lớp hay ống cao su lưu hóa thế hệ cũ, ống hơi cao áp GENFLEX sử dụng ngôn ngữ thiết kế composite đa lớp đồng nhất. Định biên cấu tạo của sản phẩm bao gồm: 2 lớp nhựa PVC nguyên sinh + 3 lớp bố sợi gia cường Polyester + 1 lớp keo kết dính đặc chủng trắng.

Nhìn từ mặt cắt kỹ thuật, các lớp này không xếp chồng lên nhau một cách cơ học rời rạc mà được ép đùn nhiệt áp lực cao. Quy trình này khiến các phân tử nhựa và các phân tử keo hòa quyện hoàn hảo xuyên qua các mắt lưới bố dệt, tạo thành một kết cấu liền khối độc nhất. Chính cấu trúc liên kết phân tầng này là chìa khóa giúp ống triệt tiêu hiện tượng bong tách hay phồng rộp – một lỗi kỹ thuật kinh điển thường gặp ở các loại ống hơi giá rẻ.

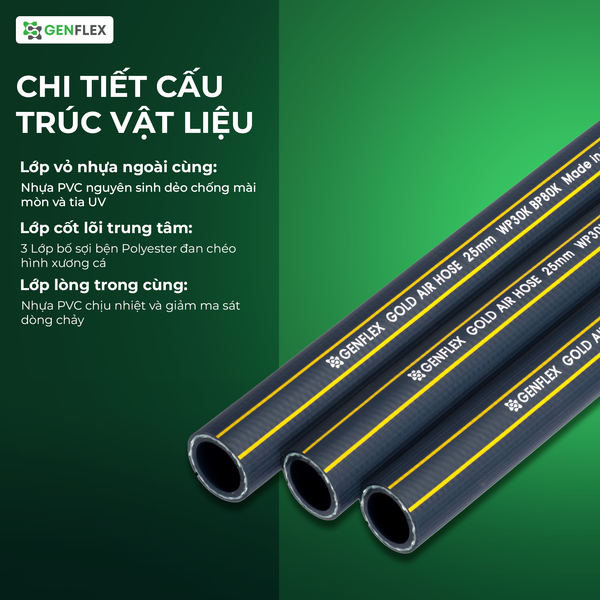

2. Chi tiết cấu trúc vật liệu: Sức mạnh đến từ sự nguyên bản

Để hiểu sâu về tính ưu việt của dòng sản phẩm này, chúng ta cần phân tích sâu từng thành phần vật liệu cấu thành nên sợi ống GENFLEX:

2.1. Lớp vỏ nhựa ngoài cùng: Nhựa PVC nguyên sinh dẻo chống mài mòn và tia UV

Lớp vỏ ngoài là "tấm khiên" đầu tiên tiếp xúc trực tiếp với môi trường khắc nghiệt tại công trường hoặc nhà xưởng. Ở ống hơi GENFLEX, nhà sản xuất Hankil tuyệt đối nói không với nhựa tái chế (Recycled PVC) chứa nhiều tạp chất và hàm lượng chì độc hại.

• Bản chất vật liệu: 100% nhựa PVC nguyên sinh dẻo tinh khiết. Loại nhựa này có chuỗi polymer mạch dài đồng đều, mang lại độ dẻo dai nguyên bản, khả năng đàn hồi và hồi vị (uốn cong không để lại vết hằn hoặc gãy gập) cực tốt.
• Đặc tính gia cường phụ gia: Lớp vỏ này được bổ sung các hợp chất phụ gia cao cấp chống lão hóa vật lý và kháng tia UV. Nhờ đó, ngay cả khi ống bị phơi mình ngoài trời nắng gắt của điều kiện khí hậu Việt Nam, hay tiếp xúc liên tục với các vệt dầu mỡ, hóa chất tẩy rửa tại gara ô tô, lớp nhựa ngoài vẫn không bị khô giòn, xỉn màu hay rạn nứt chân chim.
• Bề mặt phủ lớp chống thấm: Phía ngoài cùng được hoàn thiện bằng một lớp phủ chống bám dính đặc biệt giúp bề mặt ống trơn láng, không bám bụi bẩn, dầu nhớt mỡ, dễ dàng vệ sinh lau chùi và giảm thiểu tối đa hệ số ma sát khi người thợ kéo lê ống trên nền bê tông sắc nhọn.

2.2. Lớp cốt lõi trung tâm: 3 Lớp bố sợi bện Polyester đan chéo hình xương cá

Nếu coi các lớp nhựa PVC là phần thịt, thì 3 lớp bố chính là hệ khung xương chịu lực quyết định cho toàn bộ độ bền áp suất của ống hơi GENFLEX. Đây là điểm tạo nên sự khác biệt hoàn toàn so với các dòng ống 1 bố hoặc 2 bố thông thường trên thị trường.

• Vật liệu sợi: Sợi Polyester dệt công nghệ cao, sở hữu modun đàn hồi lớn và độ bền kéo đứt (Tensile Strength) cực cao. Bản chất sợi Polyester không bị kéo giãn dưới tác động của nhiệt độ và áp suất động, đảm bảo đường kính trong của ống luôn giữ cố định ở mức lý tưởng.
• Công nghệ dệt bện xương cá: Không phải là các sợi vải cotton hay sợi chỉ thô xếp ngang dọc đơn giản, 3 lớp bố của GENFLEX được máy dệt kỹ thuật số đan chéo nhau một cách tinh vi theo các góc độ kỹ thuật chính xác tạo thành cấu trúc xương cá đa tầng. Thiết kế này giúp lực nén từ khí nén bên trong phát tán đều 360 độ lên thành ống thay vì tập trung tại một điểm, triệt tiêu hoàn toàn nguy cơ nổ cục bộ.
• Sự xuất hiện của lớp keo trắng kết dính: Đan xen giữa 3 lớp bố sợi này là lớp keo trắng chuyên dụng siêu bám dính. Lớp keo này hoạt động như chất xúc tác khóa chặt các sợi vải cố định vào vị trí, đồng thời liên kết chặt chẽ lớp nhựa trong và lớp nhựa ngoài thành một khối bền vững không thể tách rời dưới mọi áp lực nén hay vặn xoắn cơ học.

2.3. Lớp lòng trong cùng: Nhựa PVC chịu nhiệt và giảm ma sát dòng chảy

Lòng ống là nơi trực tiếp tiếp xúc với dòng môi chất khí nén tốc độ cao mang theo nhiệt lượng và hơi dầu máy nén.

• Đặc tính chịu nhiệt và áp lực: Lớp PVC trong cùng được tinh chỉnh công thức hóa học để chịu được sự thay đổi nhiệt độ biên độ rộng và áp lực thủy động học lớn ổn định. Lòng ống hoàn toàn trơ lỳ trước lượng hơi dầu tồn dư từ máy nén khí trục vít hoặc piston truyền sang, không bị trương nở hay mục nát lòng ống theo thời gian.
• Bề mặt siêu mịn: Thành trong của ống đạt độ nhẵn mịn tối đa, giúp giảm thiểu ma sát nội tại của dòng khí. Khí nén di chuyển qua lòng ống GENFLEX luôn đạt lưu lượng tối đa, đảm bảo cung cấp đủ áp và đủ năng lượng cho các thiết bị đầu cuối như súng bắn bu-lông, máy đục bê tông vận hành ổn định mà không bị tụt áp.

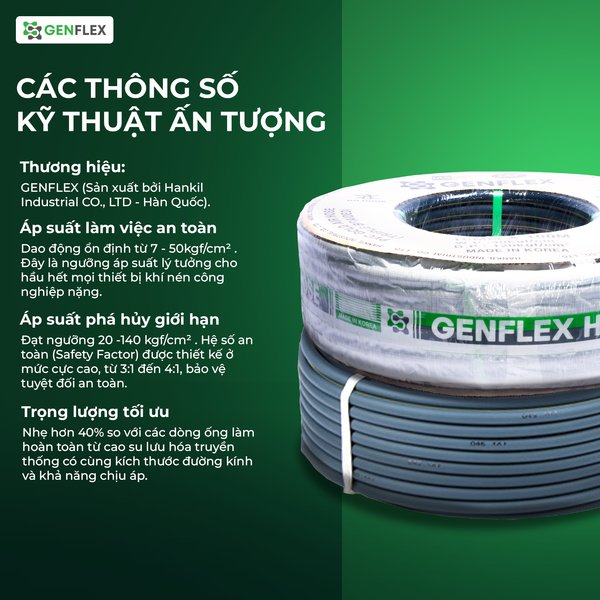

3. Các thông số kỹ thuật ấn tượng của ống hơi 3 bố GENFLEX

Sự kết hợp hoàn hảo của cấu tạo 3 bố và nhựa PVC nguyên sinh đã mang lại cho dòng ống này những thông số kỹ thuật vượt trội, hoàn toàn tương thích với các tiêu chuẩn nghiệm thu dự án khắt khe nhất:

• Thương hiệu: GENFLEX (Sản xuất bởi Hankil Industrial CO., LTD - Hàn Quốc).
• Áp suất làm việc an toàn (Working Pressure): Dao động ổn định từ 7 - 50kgf/cm² . Đây là ngưỡng áp suất lý tưởng cho hầu hết mọi thiết bị khí nén công nghiệp nặng.
• Áp suất phá hủy giới hạn (Burst Pressure): Đạt ngưỡng 20 -140 kgf/cm² . Hệ số an toàn (Safety Factor) được thiết kế ở mức cực cao, từ 3:1 đến 4:1, bảo vệ tuyệt đối an toàn cho kỹ thuật viên vận hành trước các sự cố búa khí hoặc trồi sụt áp suất hệ thống đột ngột.
• Trọng lượng tối ưu: Nhẹ hơn 40% so với các dòng ống làm hoàn toàn từ cao su lưu hóa truyền thống có cùng kích thước đường kính và khả năng chịu áp. Ưu điểm này giúp giảm thiểu gánh nặng tải trọng khi đi đường ống trên cao, đồng thời giải phóng sức lao động cho người thợ khi phải dịch chuyển ống liên tục trong không gian nhà xưởng.

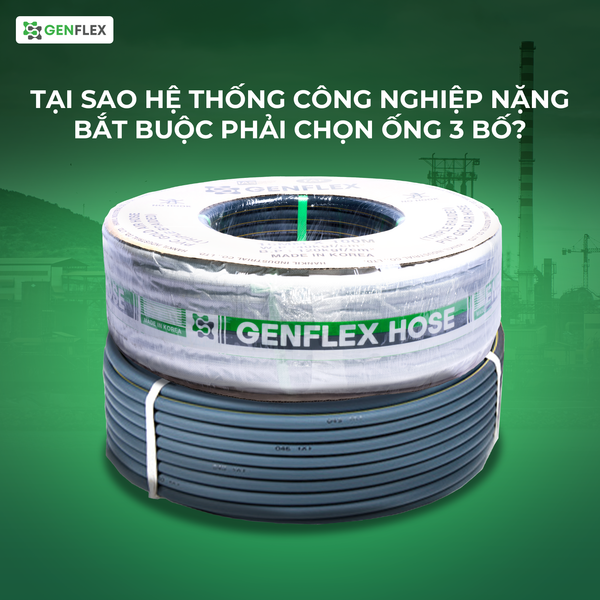

4. Tại sao hệ thống công nghiệp nặng bắt buộc phải chọn ống 3 bố?

Nhiều đơn vị quản lý thường cân nhắc sử dụng ống 1 bố hoặc 2 bố để giảm chi phí đầu tư ban đầu. Tuy nhiên, đối với các ứng dụng nặng, việc lựa chọn ống 3 bố GENFLEX mới thực sự là bài toán kinh tế thông minh và bền vững lâu dài.

SO SÁNH ĐỘ BỀN VÀ KHẢ NĂNG CHỊU ÁP:

• Ống 1-2 bố: Phù hợp với áp suất thấp - trung bình, ứng dụng nhẹ
• Ống 3 bố: Phù hợp áp suất cao, chồng rộp và va đập nặng

1. Chống biến dạng đường kính: Khi dòng khí nén công suất lớn đi qua, ống 1 hoặc 2 bố rất dễ bị phồng to, làm sụt giảm áp suất động tại súng. Ống 3 bố với 3 lớp dệt khóa ma trận sợi Polyester giữ cho đường kính ống luôn chuẩn xác, bảo toàn năng lượng dòng khí.
2. Khả năng chịu va đập ngoại lực: Tại các công trường xây dựng hoặc mỏ đá, ống thường xuyên bị đá đè, xe cộ cán qua. Độ dày và kết cấu 3 bố hoạt động giống như lớp đệm cao cấp hấp thụ xung lực, bảo vệ lòng ống không bị bẹp rúm hay rách toác.
3. Tuổi thọ vượt trội, cắt giảm chi phí dừng máy: Một sợi ống 3 bố GENFLEX có tuổi thọ trung bình cao gấp 3 - 4 lần các dòng ống phổ thông. Doanh nghiệp sẽ tiết kiệm được khoản chi phí khổng lồ từ việc không phải thay mới ống liên tục và đặc biệt là không bị tổn thất chi phí cơ hội do phải dừng dây chuyền sản xuất để sửa chữa đường ống hơi lỗi.

5. Các ứng dụng thực tế đỉnh cao của ống hơi cao áp 3 bố GENFLEX

Nhờ cấu tạo cơ học siêu bền, sản phẩm là sự lựa chọn ưu tiên hàng đầu trong các lĩnh vực:

• Ngành sửa chữa ô tô và Detailing cao cấp: Sử dụng làm đường ống dẫn chính nối từ phòng máy nén khí trung tâm đến các khu vực cầu nâng, cung cấp áp lực mạnh mẽ cho súng mở ốc lớn của xe tải, súng bắn đinh ghim, hệ thống phun xịt rửa xe áp lực cao.
• Xây dựng hạ tầng & Khai khoáng: Dẫn khí nén công suất lớn cho máy khoan đá, máy đục bê tông cầm tay trong các công trình đường bộ, xây dựng hầm mỏ, tàu điện ngầm ngầm dưới lòng đất (nơi yêu cầu thiết bị phải đạt chứng nhận an toàn nghiêm ngặt).
• Dây chuyền tự động hóa nhà máy: Lắp đặt trong các hệ thống khí nén điều khiển của nhà máy xi măng, đóng tàu, chế biến gỗ, cơ khí chế tạo máy, dây chuyền phun sơn cao áp công nghiệp.
• Ứng dụng dẫn nước cao áp: Nhờ cấu tạo kháng hóa chất và chịu áp thủy động lực xuất sắc, ống còn được ứng dụng rộng rãi làm ống dẫn nước cho các máy bơm áp lực, phun thuốc trừ sâu công nghiệp trong nông nghiệp quy mô lớn.

GENFLEX – Chất lượng khẳng định qua từng lớp bố! Hãy liên hệ ngay với GENFLEX ngay hôm nay để nhận catalogue kỹ thuật chi tiết và báo giá ưu đãi tốt nhất cho hệ thống của bạn!
