Để giúp quý khách hàng, doanh nghiệp và các kỹ thuật viên có cái nhìn khoa học, thấu đáo trước khi đưa ra quyết định đầu tư vật tư, đội ngũ chuyên gia kỹ thuật của GENFLEX sẽ thực hiện phân tích chi tiết kết cấu ống hơi cao áp 2 bố GENFLEX ngay trong bài viết này.

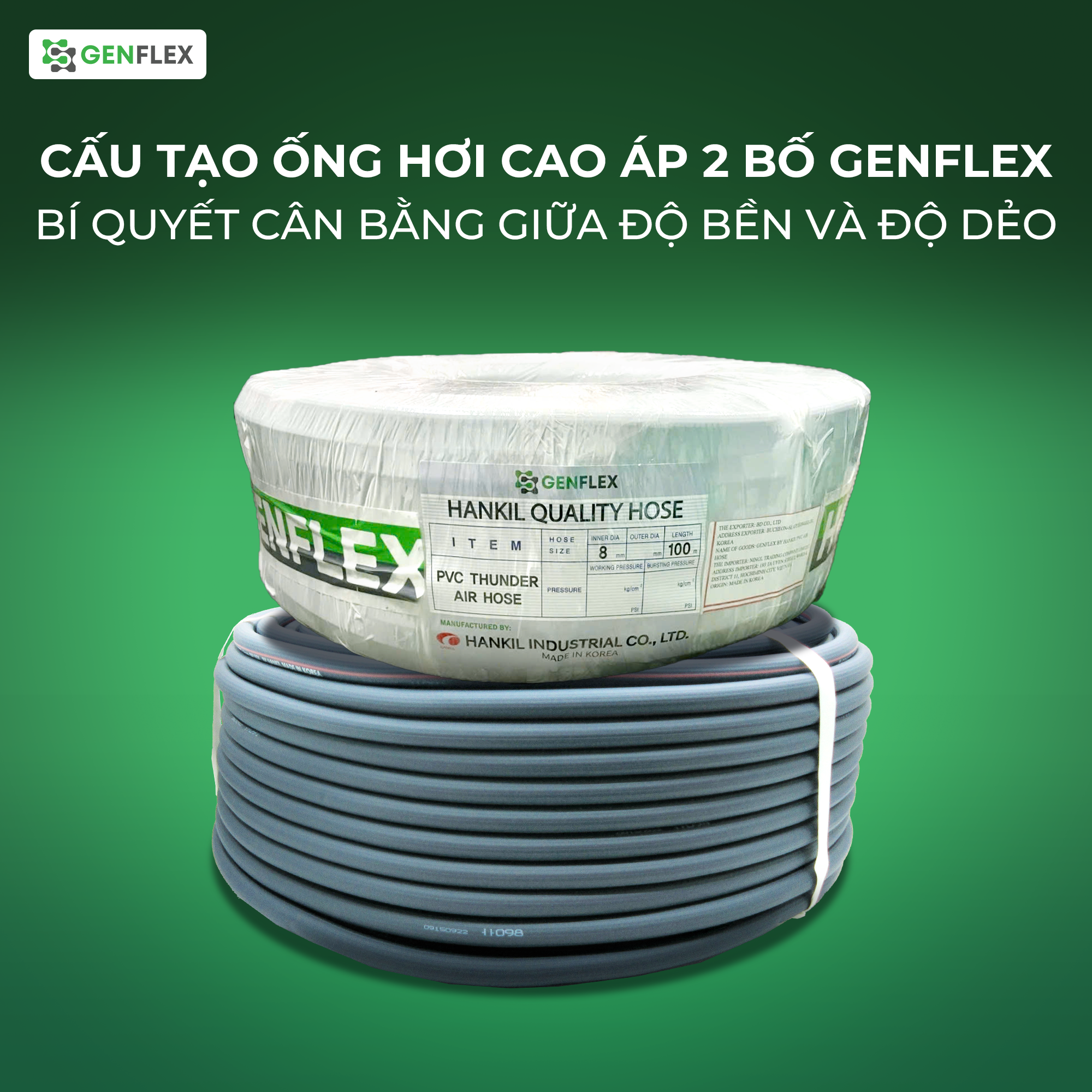

1. Thiết kế ống hơi cao áp 2 bố GENFLEX

Tại sao lại là kết cấu "2 bố"? Trong ngành khoa học vật liệu polymer chịu áp lực cao, cấu trúc 2 lớp bố sợi gia cường được định vị là tỷ lệ vàng dành cho các ứng dụng thiết bị khí nén công nghiệp cầm tay di động đầu cuối.

Nếu như ống 1 bố đôi khi còn bộc lộ điểm yếu về khả năng chống chịu các cú sốc tăng áp đột ngột (áp suất đỉnh), và ống 3 bố thiên về độ cứng cáp nặng nề thích hợp cho các trục ống chính cố định (ống tổng), thì kết cấu 2 bố của GENFLEX là sự dung hòa xuất sắc: mang lại khả năng chịu áp suất làm việc 20kgf/cm2 nhưng vẫn duy trì độ uốn cong mượt mà, chống xoắn gập và sở hữu trọng lượng siêu nhẹ.

Cấu tạo tổng thể của sợi ống GENFLEX 2 bố được tích hợp từ các thành phần phân tầng chặt chẽ bao gồm: 2 lớp nhựa PVC dẻo nguyên sinh tinh khiết + 2 lớp bố sợi Polyester công nghệ cao + 1 lớp keo liên kết chuyên dụng trắng.

Dưới quy trình sản xuất đồng hóa ép đùn nhiệt liên tục ở áp lực cực đại của nhà máy Hankil Hàn Quốc, các lớp này liên kết đan xen, hòa quyện tạo thành một cấu trúc composite liền khối độc nhất. Chính cấu trúc liên kết phân tầng này là chìa khóa vàng giúp ống triệt tiêu hoàn toàn rủi ro bong tách lớp hay phồng rộp (delamination) – một căn bệnh kinh điển thường gặp ở các loại ống hơi giá rẻ trôi nổi trên thị trường.

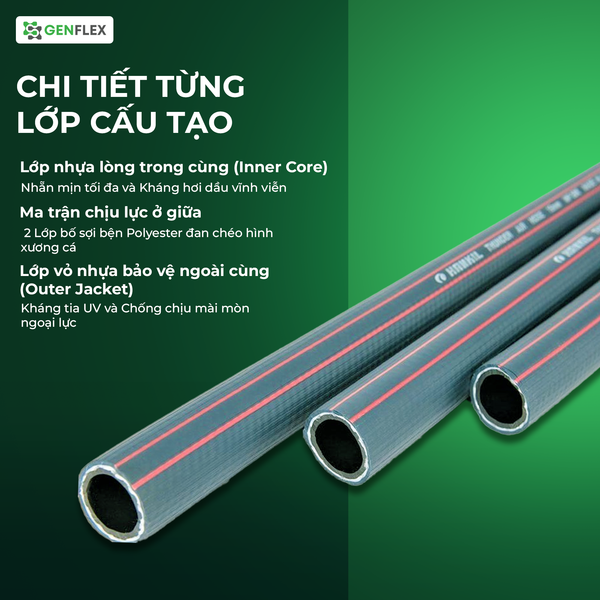

2. Bóc tách chi tiết từng lớp cấu tạo vật liệu vi mô

Để thấy rõ tại sao ống hơi cao áp GENFLEX lại có độ bền bỉ vượt thời gian, chúng ta cần đi sâu bóc tách và phân tích vật lý hóa học của từng lớp cấu thành:

SƠ ĐỒ CẮT LỚP ỐNG HƠI 2 BỐ GENFLEX:

• Vỏ ngoài: PVC nguyên sinh -> Kháng UV, chống mài mòn
• Lớp bố thứ 2: Sợi Polyester -> Bện chéo xương cá
• Keo kết dính -> Khóa chặt sợi bố
• Lớp bố thứ 1: Sợi Polyester -> Chịu lực hướng tâm
• Lớp trong cùng: PVC -> Nhẵn mịn

2.1. Lớp nhựa lòng trong cùng – Nhẵn mịn tối đa và Kháng hơi dầu vĩnh viễn

Lòng ống dẫn khí nén là nơi trực tiếp chịu sự ma sát mãnh liệt của dòng khí di chuyển với tốc độ cao, đồng thời là nơi hứng chịu lượng hơi ẩm và hơi dầu máy nén khí tồn dư theo dòng lưu chất đi vào hệ thống. Ở dòng ống hơi cao áp 2 bố GENFLEX Hàn Quốc, lớp lòng trong cùng sở hữu những đặc tính kỹ thuật vượt trội:

• Vật liệu nhựa PVC dẻo nguyên sinh tinh khiết: Nhà sản xuất Hankil tuyệt đối nói không với nhựa tái chế. Nhờ đó, lòng ống giữ được độ trơn láng lý tưởng. Độ nhẵn mịn tuyệt đối này làm giảm tối đa hệ số ma sát động, từ đó triệt tiêu sự sụt giảm áp suất trên suốt chiều dài đường ống, đảm bảo dòng khí nén đến thiết bị đầu cuối luôn ổn định cả về áp lực lẫn lưu lượng.
• Công thức kháng dầu hữu cơ: Khí nén đi ra từ máy nén khí trục vít hay piston luôn mang theo các phân tử dầu bôi trơn dạng sương. Nếu sử dụng nhựa PVC kém chất lượng, lớp nhựa trong sẽ nhanh chóng hấp thụ dầu, dẫn đến trương nở, mềm nhũn hoặc mục nát lòng ống. Nhựa nguyên sinh của GENFLEX được gia cố phụ gia kháng dầu chuyên dụng, giúp lòng ống hoàn toàn trơ lỳ trước hơi dầu, đảm bảo độ bền vĩnh viễn và giữ dòng khí đi ra luôn sạch, không lẫn vụn nhựa.

2.2. Ma trận chịu lực ở giữa – 2 Lớp bố sợi bện Polyester đan chéo hình xương cá

Nếu lớp nhựa PVC định hình dáng vẻ thì 2 lớp bố sợi chính là "linh hồn" quyết định toàn bộ khả năng chịu áp lực nổ và độ bền cơ học của sợi ống dưới các tác động co kéo mạnh.

• Sợi Polyester modun đàn hồi cao: Thay vì các sợi vải cotton hay sợi chỉ thô xếp dọc thưa thớt của các dòng ống rẻ tiền, GENFLEX sử dụng các sợi Polyester công nghiệp dẻo dai cao, chịu lực xé cực lớn. Bản chất sợi Polyester của Hàn Quốc có tính ổn định kích thước xuất sắc, không bị kéo giãn khi hệ thống đạt áp suất đỉnh.
• Công nghệ dệt bện đa hướng: 2 lớp bố được dệt đan chéo nhau ngược chiều theo các góc độ hình học xương cá chính xác tuyệt đối bằng hệ thống máy kỹ thuật số tự động. Lớp bố thứ nhất chịu trách nhiệm triệt tiêu lực nén dọc trục ống, lớp bố thứ hai triệt tiêu lực giãn nở hướng tâm vòng tròn. Ma trận bện chéo này giúp phân tán đều 360 độ áp suất khí lên toàn bộ thành ống, giúp sợi ống giữ nguyên đường kính ngoài, hoàn toàn không bị phồng biến dạng khi áp lực máy nén tăng cao.
• Lớp keo trắng siêu liên kết: Đan xen giữa 2 lớp bố sợi này là loại keo trắng chuyên dụng đặc chủng của Hankil. Dưới tác động của nhiệt độ cao trong quá trình ép đùn, lớp keo này nóng chảy, len lỏi xuyên qua từng mắt lưới bố, khóa chặt và hàn dính lớp nhựa trong và lớp nhựa ngoài thành một khối thống nhất. Đây là lý do ống GENFLEX có độ bền liên kết lớp vượt bậc, loại bỏ hoàn toàn hiện tượng rộp ống ngầm.

2.3. Lớp vỏ nhựa bảo vệ ngoài cùng – Kháng tia UV và Chống chịu mài mòn ngoại lực

Lớp vỏ ngoài cùng đóng vai trò như một "tấm khiên" bảo vệ toàn bộ kết cấu bên trong trước các tác nhân vật lý và hóa học tại mặt bằng nhà xưởng, công trường:

• Nhựa PVC dẻo chịu lực cao: Mang lại cho ống sắc màu tươi sáng đặc trưng, độ dẻo dai tuyệt vời cùng cảm giác cầm nắm cực kỳ chắc tay. Ống có khả năng "đàn hồi hồi vị" hoàn hảo – khi bị uốn gập sâu hoặc chịu vật nặng, bánh xe đè qua, ống nhanh chóng trở lại trạng thái thẳng tròn ban đầu mà không để lại vết hằn, nếp gãy hay rạn nứt chân chim.
• Tích hợp hợp chất chống tia UV và chống oxy hóa: Giúp sợi ống có khả năng chống chọi xuất sắc với thời tiết khắc nghiệt lộ thiên tại Việt Nam. Nhựa ngoài không bị giòn hóa, độc hại, hay nứt nẻ dưới tác động của ánh nắng mặt trời gắt hoặc sự thay đổi đột ngột của nhiệt độ môi trường làm việc.
• Bề mặt láng mịn, giảm hệ số ma sát: Lớp vỏ ngoài được hoàn thiện phẳng, láng mịn, chống bám dính dầu mỡ bụi bẩn, giúp giảm tối đa lực ma sát khi người thợ thực hiện co kéo, giật ống trên các bề mặt nhám sần sùi như nền bê tông xưởng cơ khí, sàn đất đá công trường, giúp tăng tốc độ làm việc đáng kể.

3. Bảng tổng hợp thông số kỹ thuật tiêu chuẩn của Ống hơi 2 bố GENFLEX

Sự kết hợp hoàn hảo của cấu tạo 2 bố và vật liệu cao cấp đã tạo nên các thông số kỹ thuật định lượng vô cùng ấn tượng:

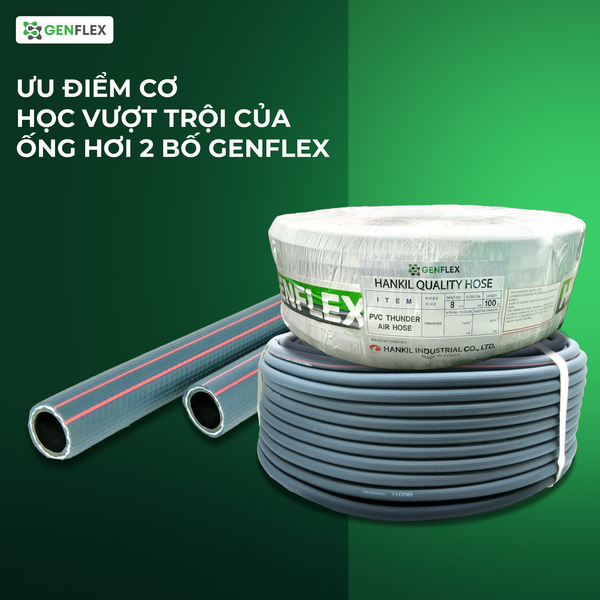

4. Những ưu điểm cơ học vượt trội của ống hơi 2 bố GENFLEX

Nhờ vào kết cấu cấu tạo ống hơi cao áp 2 bố cực kỳ khoa học, dòng sản phẩm này sở hữu những đặc tính vận hành đỉnh cao, trực tiếp giải quyết các bài toán đau đầu của chủ doanh nghiệp:

1. Độ mềm dẻo xuất sắc, chống gập ngắt dòng khí: Trong quá trình thao tác thực tế, người thợ thường xuyên phải uốn cong ống để tiếp cận các góc khuất, gầm xe hay chi tiết máy. Ống GENFLEX 2 bố có bán kính uốn cong rất nhỏ mà không hề bị gãy gập gập làm ngắt dòng khí nén, giúp công việc của thợ diễn ra thông suốt và liên tục.
2. Khả năng triệt tiêu lực vặn xoắn: Kết cấu dệt chéo ma trận 2 lớp bố đối nghịch chiều nhau giúp sợi ống tự động triệt tiêu các lực vặn xoắn khi người thợ xoay người thao tác, ống không bị xoắn nút thắt – một lỗi cực kỳ khó chịu ở các dòng ống hơi thông thường.
3. Tuổi thọ vượt trội, tối ưu hóa chi phí: Một sợi ống GENFLEX 2 bố chính hãng có tuổi thọ cao gấp 3 - 4 lần các dòng ống khí nén giá rẻ. Doanh nghiệp chỉ cần đầu tư một lần, cắt giảm hoàn toàn các chi phí thay mới lặt vặt và quan trọng nhất là loại bỏ rủi ro dừng dây chuyền sản xuất do sự cố bục ống hơi.

5. Ứng dụng thực tế lý tưởng của dòng ống 2 bố GENFLEX trong sản xuất

Sở hữu sự linh hoạt tối đa cùng khả năng chịu áp lực cao ấn tượng, ống hơi 2 bố GENFLEX là sự lựa chọn ưu tiên hàng đầu, phủ sóng rộng khắp trong nhiều lĩnh vực:

• Hệ thống thiết bị cầm tay tại Gara ô tô, tiệm sửa xe: Dẫn khí nén công suất lớn cho súng bắn bu-lông, súng xiết ốc cỡ trung, cầu nâng thủy lực khí nén, súng xịt bụi vệ sinh nội thất, máy bơm lốp xe.
• Xưởng phun sơn công nghiệp và dân dụng cao cấp: Nhờ lòng ống kháng dầu hoàn hảo và bề mặt siêu nhẵn, khí dẫn ra đạt độ sạch tiêu chuẩn, áp suất phun đều đặn giúp màng sơn mịn đẹp, không bị lỗi rỗ khí hay lệch màu do sụt áp dòng khí.
• Dây chuyền tự động hóa và cơ khí chế tạo: Làm ống nhánh dẫn khí từ trục chính vào các xy-lanh khí nén, van điện từ, các cánh tay robot di động chuyển động liên tục trong các nhà máy sản xuất linh kiện, chế biến gỗ, xi măng.
• Ứng dụng phun xịt áp lực nông nghiệp: Nhờ đặc tính kháng hóa chất của nhựa PVC nguyên sinh, ống còn được ứng dụng rộng rãi làm đường ống dẫn nước áp lực trung bình, dẫn phun thuốc trừ sâu, phân bón hóa học tại các trang trại nông nghiệp công nghệ cao.

Hãy liên hệ ngay với GENFLEX hôm nay để nhận thông tin catalogue kỹ thuật chi tiết và bảng báo giá ưu đãi tốt nhất cho hệ thống của bạn!
