Trong hệ thống khí nén, máy nén khí chỉ là nguồn tạo áp suất, còn ống hơi khí nén là thành phần trực tiếp vận chuyển khí đến thiết bị sử dụng. Thực tế cho thấy nhiều sự cố như rò rỉ khí, sụt áp, tuột đầu nối hoặc bục ống thường xuất phát từ việc lắp đặt không đúng kỹ thuật. Vậy cách lắp đặt ống hơi vào máy nén khí như thế nào để đảm bảo an toàn, độ kín và tuổi thọ lâu dài?

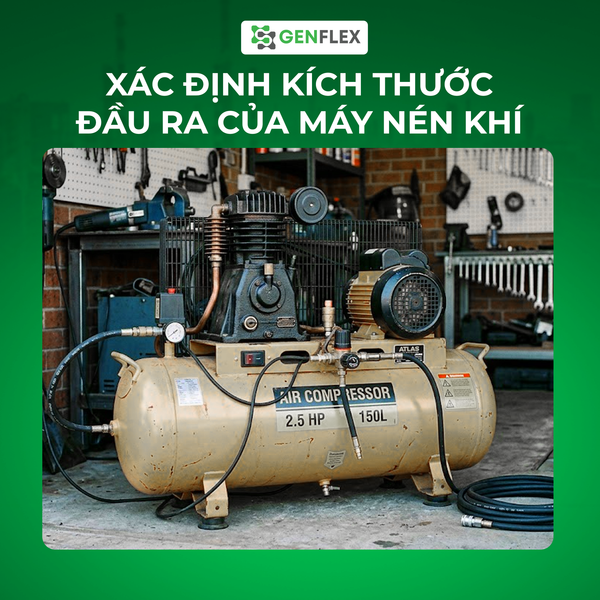

1. Xác Định Kích Thước Đầu Ra Của Máy Nén Khí

Trước khi lắp đặt, cần kiểm tra kích thước ren đầu ra của máy nén khí.

Các kích thước phổ biến gồm:

• Ren 1/4 inch (13 mm)
• Ren 3/8 inch (17 mm)
• Ren 1/2 inch (21 mm)
• Ren 3/4 inch (27 mm)
• Ren 1 inch (34 mm)

Việc xác định đúng kích thước ren giúp lựa chọn đầu nối và khớp nối phù hợp.

Nếu chọn sai kích thước có thể gây:

• Rò rỉ khí
• Mất áp suất
• Hư hỏng ren kết nối

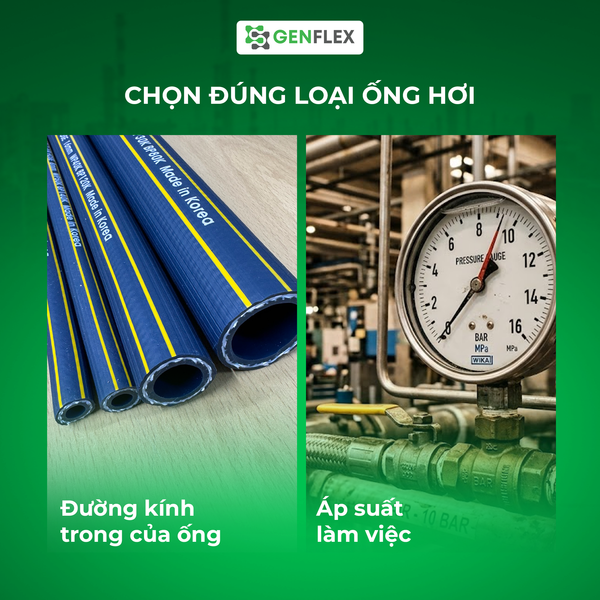

2. Chọn Đúng Loại Ống Hơi

2.1 Đường kính trong của ống

Đường kính ống phải phù hợp với lưu lượng khí yêu cầu.

Tham khảo:

Đường kính quá nhỏ sẽ gây tụt áp và giảm hiệu suất thiết bị.

2.2 Áp suất làm việc

Nguyên tắc kỹ thuật của Genflex:

Áp suất chịu tải của ống phải cao hơn tối thiểu 1,5 lần áp suất làm việc thực tế.

Ví dụ:

• Máy nén khí hoạt động ở 8 bar.
• Nên sử dụng ống chịu áp từ 12 - 15 bar trở lên.

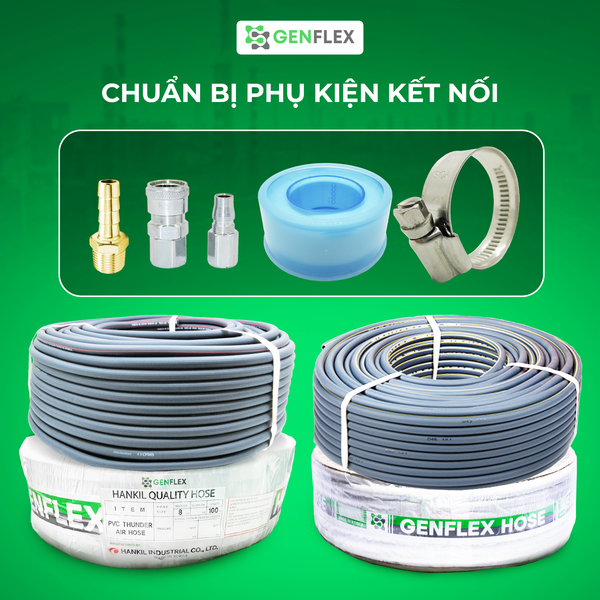

3. Chuẩn Bị Phụ Kiện Kết Nối

Các phụ kiện thường dùng:

• Đầu đuôi chuột.
• Khớp nối nhanh.
• Co nối.
• Tê nối.
• Đai siết inox.
• Băng tan PTFE.

Đối với hệ thống công nghiệp nên ưu tiên:

• Khớp nối bằng đồng.
• Khớp nối thép mạ kẽm.
• Đai siết inox 304.

Không nên sử dụng phụ kiện chất lượng thấp vì dễ nứt vỡ dưới áp lực khí nén.

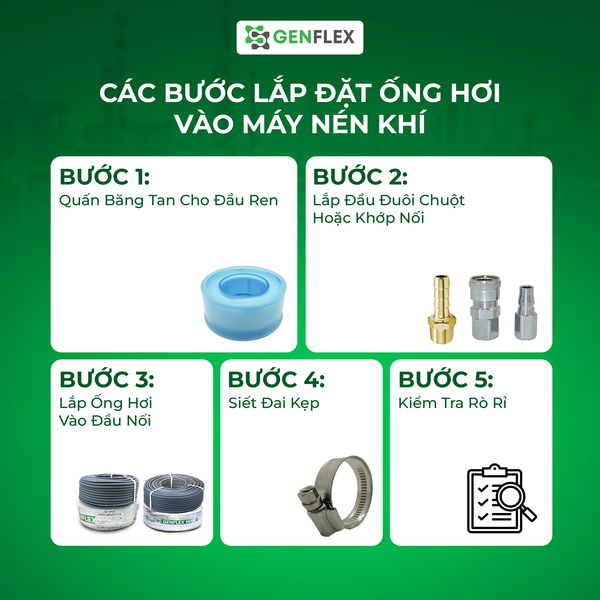

4. Các Bước Lắp Đặt Ống Hơi Vào Máy Nén Khí

Bước 1: Quấn Băng Tan Cho Đầu Ren

Làm sạch ren ngoài của đầu ra máy nén khí.

Quấn băng tan theo chiều ren:

• Quấn từ 8 – 12 vòng.
• Quấn đều tay.
• Không để băng tan che kín lỗ khí.

Mục đích:

• Tăng độ kín.
• Chống rò rỉ khí.
• Bảo vệ ren kết nối.

Bước 2: Lắp Đầu Đuôi Chuột Hoặc Khớp Nối

Dùng cờ lê siết đầu nối vào ren máy nén khí.

Lưu ý:

• Siết vừa đủ lực.
• Không siết quá mạnh gây nứt thân đồng hoặc hỏng ren.

Bước 3: Lắp Ống Hơi Vào Đầu Nối

Đưa đầu ống vào hết phần răng của đầu đuôi chuột.

Yêu cầu kỹ thuật:

• Ống phải ôm sát thân đầu nối.
• Không để hở khoảng trống giữa ống và chân ren.

Đối với ống PVC hoặc ống hơi bố vải cứng: Có thể nhúng đầu ống vào nước ấm khoảng 60°C trong vài phút để tăng độ mềm trước khi lắp.

Bước 4: Siết Đai Kẹp

Lưu ý:

• Không siết quá mạnh làm biến dạng thành ống.
• Không siết quá lỏng gây tuột ống khi tăng áp.

Đối với hệ thống áp lực cao trên 10 bar nên sử dụng 2 đai siết cho mỗi đầu nối.

Bước 5: Kiểm Tra Rò Rỉ

Sau khi hoàn thành lắp đặt:

• Khởi động máy nén khí.
• Nạp áp suất đến mức làm việc.
• Phun nước xà phòng lên các vị trí kết nối.

Nếu xuất hiện bọt khí:

• Siết lại đầu nối.
• Bổ sung băng tan.
• Thay phụ kiện nếu cần.

5. Những Sai Lầm Thường Gặp Khi Lắp Ống Hơi

• Sử dụng ống quá nhỏ => Gây tụt áp tại đầu thiết bị.

• Không dùng đai siết => Dễ xảy ra hiện tượng tuột ống khi áp suất tăng.

• Bẻ cong ống quá mức => Làm hỏng lớp bố gia cường bên trong.

• Không kiểm tra rò rỉ => Gây thất thoát khí nén và tăng điện năng tiêu thụ.

• Dùng phụ kiện không đúng chuẩn => Làm giảm độ kín và tuổi thọ hệ thống.

6. Khuyến Nghị Cho Hệ Thống Công Nghiệp

Đối với nhà máy sản xuất hoặc hệ thống khí nén vận hành liên tục:

• Sử dụng ống hơi 3 bố hoặc ống cao su chịu áp lực cao.
• Trang bị khớp nối nhanh chất lượng công nghiệp.
• Kiểm tra định kỳ mỗi 3 – 6 tháng.
• Thay mới ống khi xuất hiện dấu hiệu phồng, nứt hoặc lão hóa.

Lắp đặt ống hơi vào máy nén khí tưởng chừng đơn giản nhưng ảnh hưởng trực tiếp đến hiệu suất và độ an toàn của toàn bộ hệ thống. Thực hiện đúng quy trình từ lựa chọn ống, phụ kiện, siết đầu nối và kiểm tra rò rỉ sẽ giúp giảm thất thoát khí nén, kéo dài tuổi thọ thiết bị và hạn chế tối đa các sự cố trong quá trình vận hành.
